b) Protección contra contactos indirectos.
c) Protección contra contactos directos e indirectos.
a) Protección contra contactos directos
a1) Protección por aislación de partes vivas.
a2) Protección por barreras o envolturas.
a3) Protección por obstáculos.
a4) Protección por ubicación fuera del alcance de la mano.
a5) Protección adicional por dispositivos de Corriente Diferencial.
a) Protección contra contactos directos
Concepto General:
Consiste en tomar todas las medidas destinadas a proteger a las personas contra los peligros que puedan resultar de un contacto con partes normalmente bajo tensión.
a1) Protección por aislación de partes vivas: Las partes vivas estarán completamente cubiertas con aislación, la cual sólo puede removerse por destrucción y con uso de herramientas, Pinturas - Barnices y productos similares no son considerados como aislantes adecuados para protección contra shock eléctrico en servicio normal.
a2) Protección por barreras o envolturas: Las partes vivas estarán internas en envolturas o atrás de barreras que provean por lo menos de un grado de protección IP2X (agujeros de ø menor a 12 mm y distancia mayor a 80 mm = Como rejas - chapas u otras protecciones mecánicas. Donde es necesario remover una barrera u abrir una envoltura o parte de ella, esto será posible solo por medio de una herramienta
- Por el uso de una llave o herramienta.
- Después de desconectar la alimentación a las partes vivas.
- La alimentación será repuesta sólo después de reponer las barreras o cerrar las envolturas de protección.

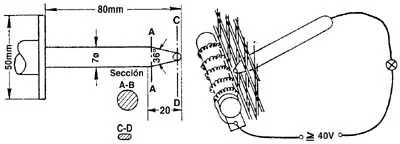

Dedo de prueba o sonda portátil de ensayo y su empleo
Protección mediante medidas especiales (rejilla)
La norma IRAM 2444 clasifica las protecciones por tres cifras.
IPXXX
La primera cifra significa la protección que tiene el producto contra el ingreso de cuerpos sólidos de 80mm de longitud y diámetros tales como los indicados. La segunda cifra significa la protección que tiene el producto contra el ingreso de líquidos. La tercera contra impacto mecánico.
Protección contra los cuerpo sólidos:
IPX 1era. Cifra | IPO | Sin protección |
 | IP1 | Protege a cuerpos mayores de 50 mm (contacto involuntario de las manos) |
 | IP2 | Protege a cuerpos mayores de 12mm (dedo de la mano) |
 | IP3 | Protege a cuerpos mayores de 2,5mm (destornillador, etc.) |
 | IP4 | Protege a cuerpos mayores de 1mm (clavos, etc.) |
 | IP5 | Protege contra polvo. Se admite el ingreso que no perjudica el funcionamiento. |
 | IP6 | Protege contra polvo. No se admite el ingreso de polvo. |
Protección contra líquidos:
IPX 2da. Cifra | IPXO | Sin protección |
 | IPX1 | Protege contra caída vertical de gotas de agua |
 | IPX2 | Protege contra caída vertical de gotas hasta 15º de la vertical |
 | IPX3 | Protege contra caída vertical de gotas hasta 60º de la vertical |
 | IPX4 | Protege contra proyección de agua en todas las direcciones |
 | IPX5 | Protege contra chorros de agua en todas las direcciones |
 | IPX6 | Protegido contra olas o chorros potentes |
3ra. Cifra: Resistencia mecánica - IPXXX
CIFRA CARACTE- RISTICA | Método de prueba | Energía de Impacto Joule | Inscripción de la prueba |
0 | No protegido | ||
*1 |  | 0,22 | Resistencia al impacto de un peso de 150g. que cae desde 15 cm. |
2 |  | 0,37 | Resistencia al impacto de un peso de 150g. que cae desde 25 cm. |
3 |  | 0,49 | Resistencia al impacto de un peso de 250g. que cae desde 20 cm. |
5 |  | 1,96 | Resistencia al impacto de un peso de 1,5Kg. que cae desde 40 cm. |
7 |  | 5,88 | Resistencia al impacto de un peso de 5Kg. que cae desde 40 cm. |
9 |  | 19,6 | Resistencia al impacto de un peso de nKg. que cae desde i cm. |
(*) Punto 7.2.8.1 - d) del Reglamento de AEA
Concepto de la tensión fuera del alcance de la mano
a3) Protección por obstáculos: Los obstáculos se utilizan para prevenir contactos no intencionales con partes vivas, pero no contactos intencionales por deliberada superación del obstáculo.
a4) Protección de ubicación fuera del alcance de la mano: Partes accesibles simultáneamente con diferentes potenciales no deberán estar dentro del alcance de los brazos. Se entiende así a partes que no están separadas, mas de 2,50 mts.
a5) Protección Adicional por dispositivos de corriente diferencial:
Nota: Esta protección se usa en adición a las anteriores y nunca como alternativa de alguna de ellas.
Se usa el Interruptor Diferencial como protección Adicional que actúa con 30 mA y un tiempo no mayor de 0,2 seg. en caso de falla de los otros sistemas mencionados o negligencia del usuario.
Este método no evita accidentes provocados por contactos simultáneos (ambas manos) con partes vivas de distintas tensión, pero facilita la protección contra contactos indirectos, a la vez que permite condiciones de puesta a tierra técnica y económicamente factibles y tiene la ventaja adicional en cuanto a protecciones contra incendios, de supervisar permanentemente la Aislación de las partes bajo tensión.
b) Protección contra contactos indirectos
Protección contra shock eléctrico en caso de fallas:
Concepto General:
Consiste en tomar todas las medidas destinadas a proteger a las personas contra peligros que puedan resultar de un contacto con partes metálicas (masas), puestas accidentalmente bajo tensión, a raíz de una falla de aislación del aparato o equipo.
Definición de Masas: Conjunto de las partes metálicas de aparatos, de equipos, de canalizaciones eléctricas (cajas - gabinetes - tableros - bandejas porta - cables, etc.) que en condiciones normales están aisladas de las partes bajo tensión, pero que como consecuencia de una falla de aislación se ponen accidentalmente bajo tensión.
b1) Protección por desconexión automática de la tensión de Alimentación:
Este sistema de protección consta de un sistema de puesta a tierra y un dispositivo de protección.
Tensiones de defecto. Izquierda: entre una masa y tierra.
Centro: entre una masa y la tubería de agua. Derecha: entre dos masas.
La actuación coordinada del dispositivo de protección (I) con el sistema de puesta a tierra (II) permite que en caso de un falla de aislación de la instalación, se produzca automáticamente la separación de la parte fallada del circuito, de forma tal que las partes metálicas accesibles no adquieran una tensión de contacto mayor de 24v en forma permanente.
(I) Dispositivos de Protección:
Es un Interruptor automático que actúa por corriente de fuga (derivada a tierra), con valores de 30 mA y un tiempo no mayor de 0,2 seg. Debe responder a la Norma Iram 2301. (Tiempo ideal no mayor de 30mseg).
(II) Sistema de Puesta a Tierra:
Disposiciones Generales:
a) En todos los casos deberá efectuarse la conexión a tierra de todas las masas de la Instalación.
b) Las masas que son simultáneamente accesibles y pertenecientes a la misma instalación eléctrica estarán unidas al mismo Sistema de Puesta a Tierra.
c) El Sistema de Puesta a Tierra será eléctricamente continuo y tendrá la capacidad de soportar la corriente de cortocircuito máxima coordinada con las protecciones instaladas en el circuito.
d) El conductor de protección no será seccionado eléctricamente en punto alguno del circuito ni pasará por el interruptor diferencial, si lo hubiera.
e) La instalación se realizará de acuerdo a las directivas de la Norma IRAM 2281- Parte III.
Valor de la Resistencia de Puesta a Tierra.
a) Partes de la Instalación cubiertas por protección diferencial.
El valor de la resistencia de puesta a tierra será de 10 ohms, preferentemente no mayor que 5 ohms (IRAM 2281- Parte III).
FUSIBLE TIPO IRAM 2245 PARTE II (A) | RESISTENCIA PUESTA A TIERRA Ohm | |
10 16 32 63 | 0.50 0.28 0.13 0.07 |
INTERRUPTOR AUTOMATICO TIPO G IRAM 2169 (A) | RESISTENCIA PUESTA A TIERRA Ohm | |
10 15 32 -- | 0.38 0.28 0.15 -- |
INTERRUPTOR AUTOMATICO TIPO L 2169 - IRAM (A) | RESISTENCIA PUESTA A TIERRA Ohm | |
10 16 32 -- | 0.50 0.38 0.16 -- |
Estos valores indican que la protección es impracticable
b) Partes de la Instalación no cubiertas por Protector diferencial.
Los valores de resistencia a tierra necesarios para no superar los 24V son según se indica en la Tabla adjunta superior.
Toma a Tierra:
La toma a tierra está formada por el conjunto de dispositivos que permiten vincular con tierra el conductor de protección. Esta toma deberá realizarse mediante electrodos, dispersores, placas, cables o alambres cuya configuración y materiales deberán cumplir con las Normas IRAM siguientes : 2309 - 2310 - 2316 y 2317. Se recomienda instalar la toma de tierra en un lugar próximo al tablero principal (menor a 2mts.).
Conductor de Protección:
La puesta a tierra de las masas se realizarán por medio de un conductor denominado conductor de protección de cobre electrolítico aislado (Normas IRAM 2183 - 2220 - 2261 - 2262) que recorren las instalaciones y cuya sección mínima se establece con la fórmula (ver protección de cortocircuito).
En ningún caso la sección del conductor debe ser inferior a 2.5 mm2.
"Este conductor estará conectado directamente a la toma de tierra e ingresará al sistema de cañerías de la instalación por la caja del tablero principal" y será aislado.
Otras disposiciones particulares:
Tomacorrientes con puesta a tierra: La conexión al borne de tierra del tomacorriente se efectuará desde el borne de conexión del conductor de protección existente en la caja, mediante una derivación con cable aislado.
Conexión a tierra de motores u otros aparatos de conexión fija: Se efectuará con un conductor de sección no menor a 2,5 mm2 y en relación a la fórmula de la Protección de corto circuito.
Caños - Cajas - Gabinetes Metálicos: Para asegurar su efectiva puesta a tierra se realizará la conexión de todas las cajas y gabinetes metálicos con el conductor de protección, para lo cual cada caja y gabinete deberá estar provisto de un borne o dispositivo adecuado. Además deberá asegurarse la continuidad eléctrica con los caños que a las cajas acometen.
Caños - Cajas y Gabinetes de material aislante: El conductor de protección deberá conectarse al borne de tierra previsto en las cajas y gabinetes. Los caños en tal caso deberán ser conectados a dicho conductor.
c) Protección contra contactos directos e indirectos
(Uso de fuentes de muy baja tensión de seguridad)
Requisitos: La protección contra contactos directos e indirectos se considera asegurada, si la tensión más elevada no supera 24V.
Tipos de Fuentes de muy baja tensión de Seguridad.
a) Transformador con separación eléctrica entre los circuitos primarios y secundarios: Tendrá una pantalla metálica intercalada entre dichos arrollamientos y, con el núcleo, se conectará aquella al sistema de tierra.La tensión primaria no superará los 500V y la secundaria los 24V. Deberá resistir un ensayo de 4000 VCA entre ambos arrollamientos y 2000 VCA entre ambos y tierra, durante un minuto. La resistencia de aislación entre ambos arrollamientos y entre estos contra tierra no será inferior a 5 Megaohm.
b) Motor-Generador separados eléctricamente: Por medio de un manchón aislante
c) Dispositivos electrónicos: En ellos se tomarán medidas que aseguren que en casos de defectos Internos la tensión de salida en sus bornes en ningún caso supere los 24V.
Condiciones de la Instalación de los sistemas de muy baja tensión:
a) Los circuitos de M.B.T. Seguridad no deberán unirse eléctricamente a los conductores de protección pertenecientes a otros circuitos.
b) Las masas de los circuitos de M.T.B. Seguridad no deberán ser conectadas a conductores de protección o masas de otros circuitos.
c) Los conductores de los circuitos de M.B.T. deberán estar preferentemente separados de cualquier conductor de otro circuito, sino fuera ello posible se deberá hacer.
- Colocarlos dentro de una cubierta o caño aislante.
- Separados por una pantalla metálica puesta a tierra.
d) Las fichas y toma corrientes de los circuitos M.B.T.S. deberán cumplimentar lo siguiente: Las fichas deberán tener un diseño tal que no les permita su inserción en circuitos de mayor tensión. Los toma corrientes no deberán poseer contactos para conductor de protección.
Condiciones especiales de seguridad para cuartos de baño.
Se definen las siguientes zonas:
a) Zona de peligro:
b) Zona de protección:
c) Zona de restricciones:
a) Zona de peligro: Delimitada dentro del perímetro de la bañera y en 2,25 mts de altura medida desde el fondo de la misma.
b) Zona de protección: Delimitada por el perímetro que exceda en 0.60 mt el de la bañera o ducha hasta la altura del cieloraso.
c) Zona de restricciones: El volumen de la sala de baño exterior a la zona de protección.
